Устройство химического реактора

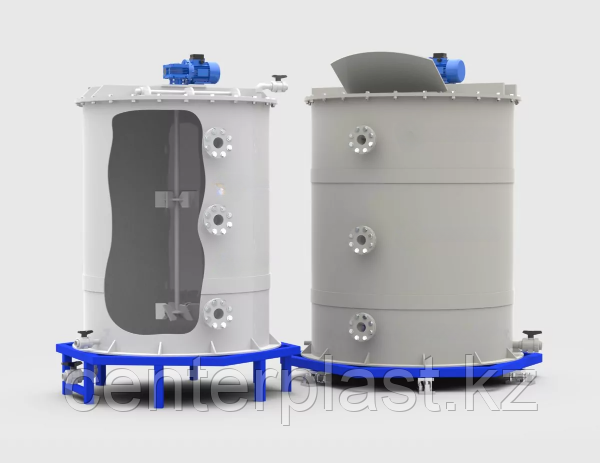

Реактор химического синтеза

Устройство химического реактора — это основа любого химико-технологического процесса, от лабораторных исследований до промышленного производства. Именно в реакторе протекают химические реакции, формируются заданные условия и обеспечивается контроль параметров, влияющих на выход, скорость и безопасность реакции. Понимание конструкции и принципов работы химических реакторов важно для инженеров, технологов, студентов профильных специальностей и специалистов производств.

Что такое химический реактор и для чего он нужен

Химический реактор — это аппарат, предназначенный для проведения химических реакций в строго заданных условиях. Внутри реактора создается и поддерживается необходимая температура, давление, концентрация реагентов, а также обеспечивается их эффективное перемешивание и контакт.

Основные задачи химического реактора:

• обеспечение оптимальных условий протекания реакции;

• максимизация выхода целевого продукта;

• контроль скорости реакции;

• безопасное проведение химических процессов;

• отвод или подвод тепла;

• предотвращение побочных реакций.

Реакторы применяются в нефтехимии, фармацевтике, пищевой промышленности, производстве полимеров, удобрений, красителей, а также в научных и опытных лабораториях.

Основные элементы устройства химического реактора

Несмотря на разнообразие конструкций, большинство химических реакторов имеют схожие конструктивные узлы.

Корпус реактора химического

Корпус является основной несущей частью аппарата. Он изготавливается из материалов, устойчивых к химическому воздействию реагентов, высоким температурам и давлению. Наиболее распространены нержавеющая сталь, углеродистая сталь с защитным покрытием, стеклоэмаль, титан и специальные сплавы.

Корпус может быть:

• цилиндрическим;

• сферическим;

• коническим;

• комбинированной формы.

Выбор формы влияет на распределение потоков, теплообмен и механическую прочность.

Рубашка или теплообменная система

Для поддержания нужной температуры реактора используется теплообменная система. Она может быть выполнена в виде рубашки, змеевика или встроенных теплообменных элементов. Через них циркулирует теплоноситель или хладагент — вода, пар, масло, гликоль.

Теплообмен необходим для:

• отвода тепла при экзотермических реакциях;

• подогрева реакционной массы при эндотермических процессах;

• стабилизации температурного режима.

Система перемешивания

Перемешивающее устройство обеспечивает равномерное распределение реагентов, температуры и концентраций. Обычно включает вал, мешалку и привод.

Наиболее распространенные типы мешалок:

• лопастные;

• пропеллерные;

• якорные;

• турбинные;

• рамные.

Тип мешалки подбирается в зависимости от вязкости среды, скорости реакции и требуемой интенсивности перемешивания.

Патрубки и штуцеры

Патрубки служат для ввода реагентов, отвода продуктов, подключения датчиков и коммуникаций. Через них осуществляется:

• загрузка сырья;

• выгрузка продукта;

• отвод газов;

• подключение вакуума или давления.

Герметичность соединений играет ключевую роль в обеспечении безопасности.

Контрольно-измерительные приборы

Для контроля параметров процесса химический реактор оснащается датчиками температуры, давления, уровня, pH, концентрации. Эти элементы позволяют автоматизировать процесс и своевременно реагировать на отклонения.

Виды химических реакторов по конструкции и принципу работы

Устройство химического реактора напрямую зависит от его типа и назначения.

Периодические реакторы

В таких реакторах процесс проходит циклично: загрузка реагентов, проведение реакции, выгрузка продукта. Они широко используются в фармацевтике, мелкотоннажной химии и лабораторной практике.

Преимущества:

• гибкость производства;

• простота управления;

• возможность частой смены рецептур.

Недостатки:

• меньшая производительность;

• высокая трудоемкость.

Непрерывные реакторы

В непрерывных реакторах реагенты подаются постоянно, а продукт непрерывно выводится. Такие установки характерны для крупнотоннажного производства.

Преимущества:

• высокая производительность;

• стабильное качество продукта;

• экономичность.

Недостатки:

• сложность конструкции;

• высокие требования к автоматизации.

Реакторы с мешалкой

Это один из самых распространенных типов. Устройство химического реактора с мешалкой обеспечивает интенсивное перемешивание и точный контроль условий реакции.

Трубчатые реакторы

Представляют собой длинные трубы, в которых реакция протекает по мере движения реагентов. Часто применяются в нефтехимии и газовой переработке.

Преимущества:

• компактность;

• эффективный теплообмен;

• высокая степень автоматизации.

Материалы изготовления химических реакторов

Выбор материала корпуса и внутренних элементов зависит от агрессивности среды, температуры и давления.

Наиболее часто применяются:

• нержавеющая сталь — универсальный вариант;

• стеклоэмалированные покрытия — для агрессивных кислот и щелочей;

• титан — для особо коррозионных сред;

• фторполимеры — для высокой химической стойкости;

• специальные сплавы — для экстремальных условий.

Правильный подбор материала напрямую влияет на срок службы и безопасность оборудования.

Системы безопасности в устройстве химического реактора

Безопасность — ключевой аспект конструкции реактора. Современные аппараты оснащаются:

• предохранительными клапанами;

• аварийными сбросами давления;

• системами автоматического отключения;

• датчиками утечки;

• взрывозащитными элементами.

Эти системы предотвращают аварии, связанные с перегревом, избыточным давлением или неконтролируемыми реакциями.

Автоматизация и управление процессом

Современное устройство химического реактора невозможно представить без автоматизированных систем управления. Они обеспечивают:

• точное поддержание параметров;

• сбор и анализ данных;

• дистанционное управление;

• снижение человеческого фактора.

Автоматизация повышает эффективность производства, снижает риск ошибок и улучшает качество конечного продукта.

Устройство химического реактора — это сложная инженерная система, объединяющая механические, теплотехнические и автоматизированные элементы. От правильного выбора конструкции, материалов и оснащения зависит эффективность, безопасность и экономичность химического производства. Понимание принципов работы и устройства реакторов позволяет оптимизировать процессы, повышать выход продукции и обеспечивать стабильную работу оборудования в самых разных отраслях промышленности.
